板式換熱器

A 可拆式換熱器-空調專用型

A 可拆式換熱器-空調專用型

全國咨詢熱線:
0731-28437710

詳情介紹:

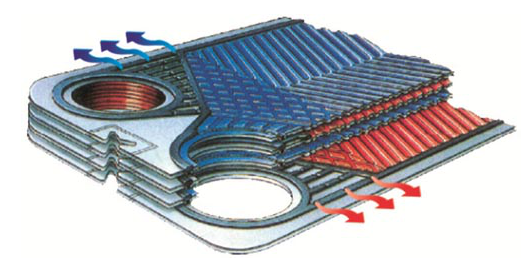

  板式換熱器由許多張沖有四個孔的波紋金屬薄板,按照設計要求組裝,經固定壓緊板,活動壓緊板,導桿,夾緊螺桿壓緊而成。板片由大型壓機一次壓制成型,沖有四個角孔,扣上配套密封墊片起密封和引流作用。板片組裝交錯疊置形成復雜的網狀觸點和流體通道,冷熱介質在每張板片的兩側間隔逆流換熱。

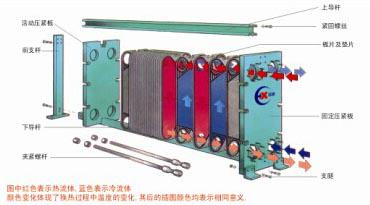

  板式換熱器結構圖:


  板式換熱器特點:

  1、BRKM空調專用型板式熱交換器,板片厚度比較薄,只有0.45~0.55mm,傳熱系數更高,更高可達到7000W/㎡.℃,適合于對數平均溫差小的工況,溫差最小可達到1℃,廣泛用于高層建筑中間層換熱。

  2、傳熱系數高:一般的說,板式換熱器傳熱系統傳熱系數X值可達到3000~7000W/㎡.℃。這表明板式換熱器只需要管殼式換熱器面積的1/2~1/4即可達到同樣的效果。

  3、投資低:在相同工況下,板式換熱器由于換熱面積、占地面積、冷卻水用量少,使設備投資、動力消耗等費用大大降低。特別當采用昂貴材料時,投資降低更為明顯。

  4、結構緊湊,維修方便:在工況相同條件下,板式換熱器所占空間僅為管殼式換熱器的1/2~1/3.維修方便,只需松開夾緊螺桿,在原空間范圍內即可拆裝,不必像管殼式換熱器需預留很大空間來檢修。

  5、板片使用***模具設計,液體分布采用十字形分流結構,導桿采用六點定位,波紋角度引進銳角、鈍角設計密封墊采用BRK扣墊型,墊片與板片之間不再需要膠水粘合固定,方便拆裝、維修。這樣板式熱效率高,阻力小,板片定位準確。

  6、其板片薄(0.45~0.8mm),逆流設計,人字形波紋使流體在極低的流速下即可發生強烈的湍流,湍流又有自?xún)糇饔?,防止污垢生成,這都保證其傳熱效率特別高。

  7、換熱面積可隨意增減:板式熱交換器板片為獨立單元,可隨意增減換熱面積或流程,這樣可適應不同工況要求。

  8、使用安全可靠:在板片之間密封裝置上設計了二道密封,同時開有信號孔,一旦發生泄漏,介質自然排到熱交換器外部,既防止二種介質相混,又起到安全報警作用。

  板式換熱器技術指標:


  工作壓力:較高2.0MPa 設計溫度:-50~200℃

  板片厚度:0.45~0.7mm 連接方式:螺紋、法蘭、活接

  板片材質:AISI304、316、316L、鈦(TA1)、哈氏合金(C-276)、254SMO、鎳材、310S、904等。

  板式熱交換器主要技術參數:

技術參數型號

裝機面積(㎡)

處理量液(氣)m3/h

接口直徑(㎜)

熱交換量(MW)

板間距(㎜)

流道截面積(㎡)

設備較大重量(㎏)





調

專





BR006KM

0.5~5

25(250)

40

0.6

3.0

350×10-6

70

BR02KM

4~30

70(700)

65

6

3.1

670×10-6

500

BR06KM

30~180

320(3200)

150

32

3.2

1000×10-6

3200

BR10KM

80~350

700(7000)

200

70

3.2

1560×10-6

5600

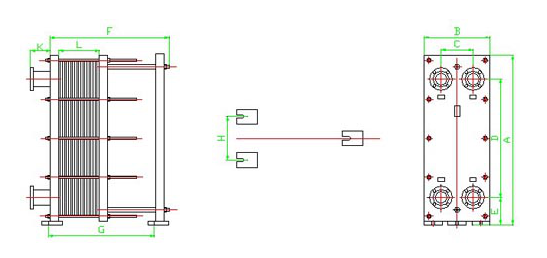

  板式換熱器外形安裝尺寸圖:


  板式換熱器外形及安裝尺寸:

   尺寸型號

A

(高)

B

(寬)

C

D

E

F

(長)

G

H

K

L

管口

直徑

地腳

螺栓



調

專



BR006KM

560

250

94

420

88

140+3.0N

100+3.0N

190

80

3.0N

40

M10

BR02KM

1115

410

200

867

157

500+3.1N

400+3.1N

290

150

3.1N

65

M16

BR06KM

780

620

296

1293

286

700+3.2N

600+3.2N

500

150

3.2N

150

M24

BR10KM

2300

816

376

1706

320

800+3.2N

740+3.2N

616

150

3.2N

200

M24

  說明:N為板片數。F,G為參考尺寸,以實際尺寸為準
