詳情介紹:
株洲鴻新實業實業有限公司一直致力于高效，節能領域的研究創(chuàng )新。推陳出新開發出新一代HXBZ系列板式換熱器機組。高效利用能源，為客戶省時間，省面積，省資金，為社會(huì )節約能源做表率。
汽水板式換熱器機組由板式換熱器、循環水泵、穩壓泵、管路、閥門、過濾器、儀表、控制柜、溫控裝置等組成。各部件精密組合成一體化的整體，工作時高效控制，協調運轉，提高每一個部件的使用效率。同時為客戶大大節省機房空間，縮短建設工期，節省投資。
HXBZ系列板式換熱器機組實現無人值守，自動控制。廣泛應用于鍋爐、集中供熱、廢熱為熱源的風機盤管空調、散熱器采暖、地板采暖、生活熱水等系統。
HXBZ-SSN系列機組:
機組型號 | 換熱量 （KW） | 一次側 熱源流量 （m3/h） | 二次側 熱源流量 （m3/h） | 機組外形尺寸 （長×寬×高） （m） | 機組 重量 （kg） |
HXBZ-SSN-6-300 | 300 | 9 | 10 | 1.5×0.9×1.4 | 1000 |
HXBZ-SSN-11-600 | 600 | 17 | 21 | 1.5×1.0×1.4 | 1200 |
HXBZ-SSN-16-900 | 900 | 26 | 31 | 1.7×1.2×1.4 | 1200 |
HXBZ-SSN-21-1200 | 1200 | 34 | 41 | 1.7×1.2×1.4 | 1400 |
HXBZ-SSN-27-1500 | 1500 | 43 | 52 | 1.7×1.2×1.4 | 1600 |
HXBZ-SSN-32-1800 | 1800 | 52 | 62 | 1.9×1.4×1.6 | 1800 |
HXBZ-SSN-37-2100 | 2100 | 60 | 72 | 1.9×1.4×1.6 | 1800 |
HXBZ-SSN-42-2400 | 2400 | 69 | 83 | 1.9×1.4×1.6 | 2000 |
HXBZ-SSN-48-2700 | 2700 | 77 | 93 | 1.9×1.4×1.6 | 2000 |
HXBZ-SSN-54-3000 | 3000 | 86 | 103 | 2.2×1.4×1.6 | 2200 |
HXBZ-SSN-60-3300 | 3300 | 95 | 113 | 2.2×1.4×1.6 | 2200 |
HXBZ-SSN-63-3600 | 3600 | 103 | 124 | 2.4×1.6×1.6 | 2400 |
HXBZ-SSN-68-3900 | 3900 | 112 | 134 | 2.4×1.6×1.6 | 2400 |
HXBZ-SSN-74-4200 | 4200 | 120 | 144 | 2.4×1.6×1.6 | 2400 |
HXBZ-SSN-80-4500 | 4500 | 129 | 155 | 2.6×1.8×1.9 | 2600 |
HXBZ-SSN-84-4800 | 4800 | 138 | 165 | 2.6×1.8×1.9 | 2600 |
HXBZ-SSN-90-5100 | 5100 | 146 | 175 | 2.8×2.0×1.9 | 2800 |
HXBZ-SSN-95-5400 | 5400 | 155 | 186 | 2.8×2.0×1.9 | 2800 |
HXBZ-SSN-100-5700 | 5700 | 163 | 196 | 2.8×2.0×1.9 | 2800 |
HXBZ-SSN-105-6000 | 6000 | 172 | 206 | 3.1×2.2×1.9 | 3200 |

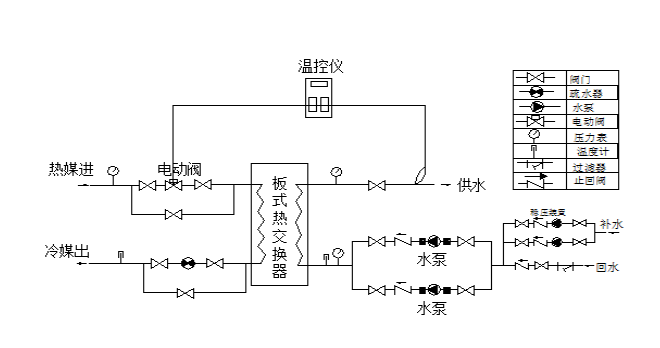

系統原理：
控制原理:
1.溫度控制：熱媒進入板式換熱器放出熱量給冷媒回水，冷媒回水吸收熱量溫度相應升高。冷媒出口裝有溫度傳感器傳輸溫度信號給溫控儀，溫控儀接受信號后輸出相應的命令給電動執行器，執行命令調節電動閥的開度，從而實現溫度控制。進口溫控系統具有控溫準確、性能穩定、長期運行無故障等優點。
2.壓力控制：各管路壓力由壓力表顯示，信號由壓力傳感器輸入控制柜，再變頻控制循環泵和補水泵，實現自動補水，恒壓運行，從而系統穩定工作。
3.水泵控制：循環泵一般為二臺，一用一備，具有聯鎖保護、輪流啟動功能。補水泵一般為一臺,自動補水。電控柜內有電壓表和電流表，具有故障報警和各種電氣保護功能。
4.自動控制，無人值守。由于溫度信號控制電動閥，壓力信號自動補水，水泵自動控制，從而實現機組全部自動控制，無人值守，節省人力物力。
